Branded content – Voor zijn innovatieve bijdrage aan het nieuwe Gradel Quadrangles gebouw van de universiteit van Oxford heeft RENOLIT de prestigieuze SPRA Award in de categorie “Beste Detailafwerking” ontvangen. Bij dit project werden AR- en AI-technologieën ingezet met het oog op nog meer milieuverantwoordelijkheid en nog hoogwaardigere dakafdichting. Het gebouw, geprezen omwille van uniek design en duurzaamheid, is een toonbeeld van geavanceerde afdichtingstechnieken en groener bouwen.
Met trots kondigt RENOLIT ALKORPLAN roofing products aan dat het de prestigieuze Single Ply Roofing Association Award (SPRA) 2024
heeft ontvangen in de categorie “Beste detailafwerking” voor zijn bijdrage aan Gradel Quadrangles. Bij dit nieuwe gebouw van de universiteit van Oxford werden Augmented Reality (AR) en Artificial Intelligence (AI) ingezet. De prijs werd op 6 juni uitgereikt tijdens de traditionele SPRA Award-lunch in het Macdonald Burlington Hotel in Birmingham.
De Single Ply Roofing Association (SPRA) zet zich als vertegenwoordiger van de Britse éénlaagse dakbedekkingsindustrie in voor meer groei, duurzaamheid en hogere standaarden binnen de sector, waarden die ook RENOLIT ALKORPLAN roofing products hoog in het vaandel draagt. RENOLIT reikt innovatieve oplossingen aan voor efficiënter bouwen en onderneemt concrete acties voor ecologische duurzaamheid.
Duurzaam en innovatief dak

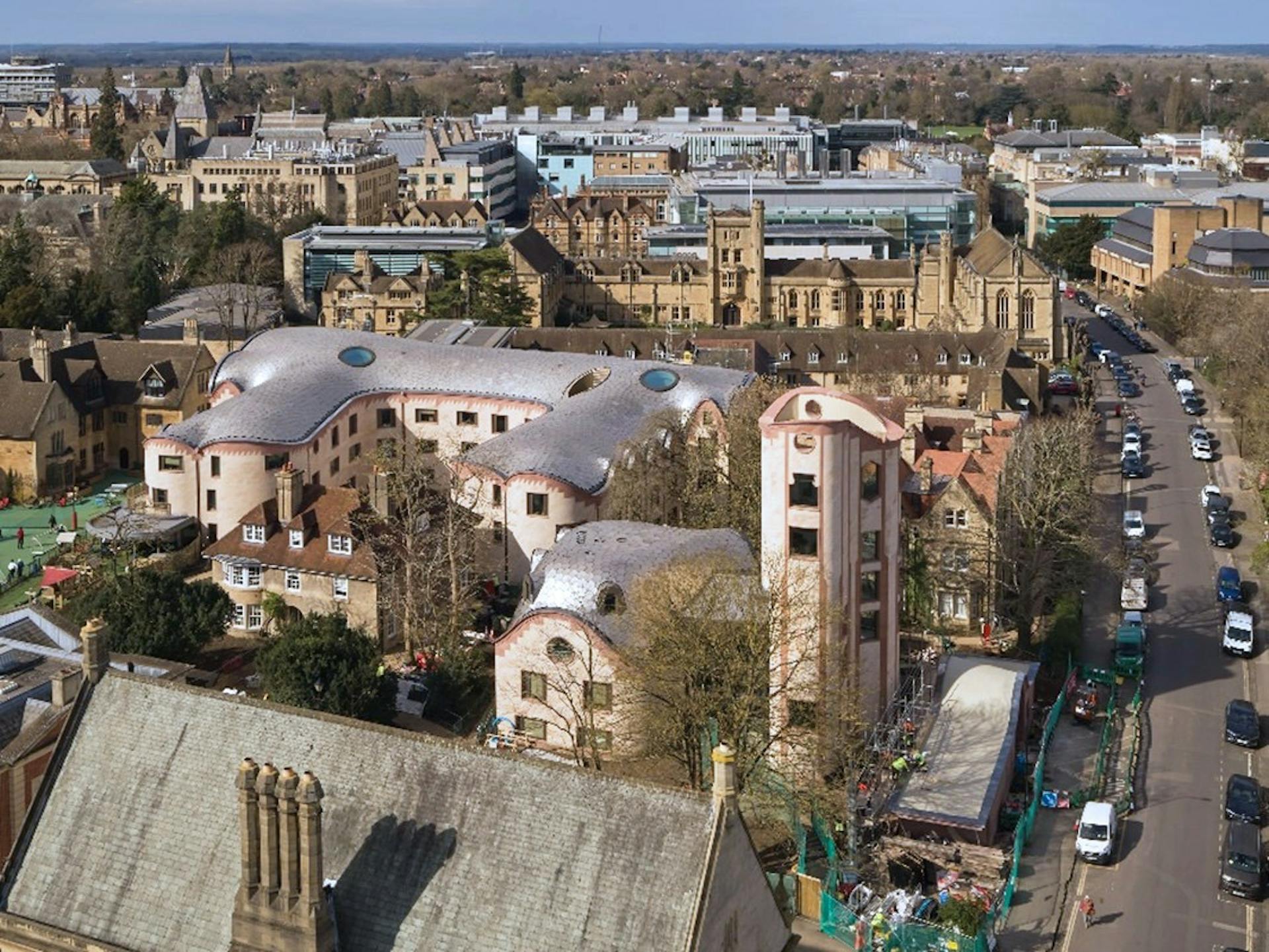

Het project Gradel Quadrangles is een ambtieus nieuwbouwcomplex van drie verdiepingen hoog, gebouwd rond een rechthoekig binnenplein, met studentenhuisvesting, onderwijsfaciliteiten, een portiersloge en een opvallende toren van 21,5 m hoog. Een belangrijk aandachtspunt van dit project was dat het wou aansluiten bij de doelstelling van New College om in 2035 koolstofneutraal te zijn. Daarom werd het oorspronkelijke dakontwerp met spuitbeton herbekeken en gewijzigd naar een duurzamere oplossing.
De onderlinge samenwerking van David Kohn Architects en bouwkundige ingenieurs zorgde voor een innovatieve aanpak met onder ander de BIM-technologie (Building Information Modelling of bouwinformatiemodellering) die nauwkeurig de materiaalhoeveelheden en de CO2-uitstoot gedurende de totale levensduur berekent. Het team maakte ook gebruik van Milieuproductverklaringen (EPD’s) voor belangrijke CO2-besparingen en de Carbon Tracker-tool om de duurzaamheidsgegevens van de toeleveringsketen bij te houden. De werkzaamheden werden uitgevoerd door Sir Robert McAlpine.
Voor de belangrijke taak van dakafdichting werd gekozen voor het RENOLIT ALKORPLAN F membraan in combinatie met het innovatieve RENOLIT ALKORPLAN Solar bevestigingssysteem om de op maat gemaakte tegels vast te maken.
Veiligheid, duurzaamheid en esthetiek
Om te voldoen aan de ambitieuze duurzaamheidsdoelstelling van New College waren voor de uitvoering van het Gradel Quadrangles-project niet enkel een nauwgezette planning nodig maar ook innovatieve technieken zoals AR en AI.
RENOLIT ALKORPLAN roofing products ging de uitdaging aan om deze complexe dakstructuur waterdicht te maken met een duidelijke focus op zowel duurzaamheid als esthetiek. Het project werd voorzien van een éénlaagse afdichtingsbaan, waarop daarna RENOLIT ALKORPLAN Solar profielen werden bevestigd. Een systeem met een stevige garantie van 20 jaar! Door de complexe vorm van het dak waren drie isolatielagen nodig: een basislaag van 105 mm en twee opeenvolgende lagen van 60 mm. De dunnere tweede en derde lagen waren cruciaal om het ontwerp met zijn vloeiende lijn en de prachtige, glooiende rondingen mooi vorm te kunnen geven.

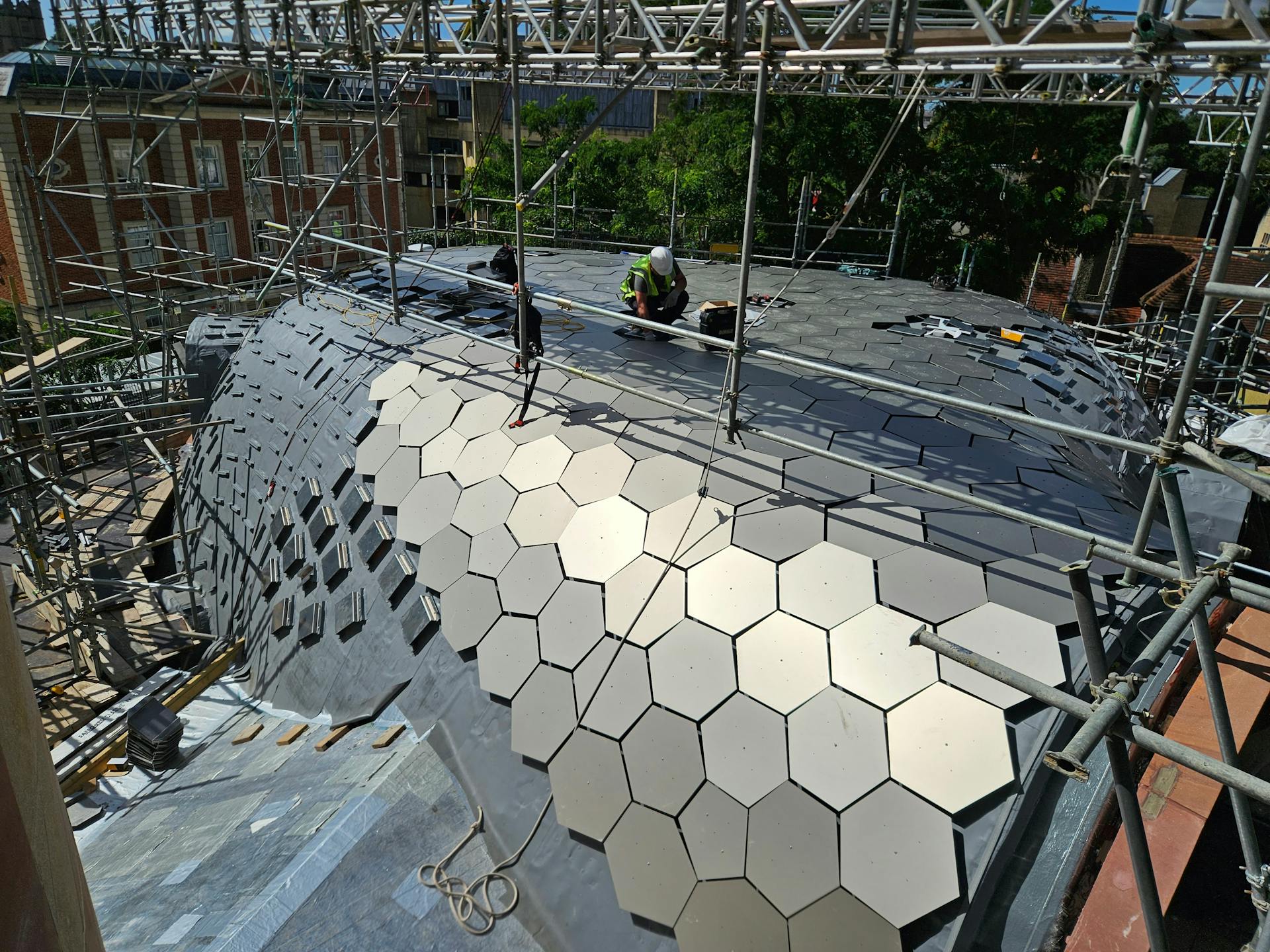

Na het plaatsen van de dakafdichting startte het team met de installatie van de RENOLIT ALKORPLAN Solar profielen. De positie van de profielen werd nauwkeurig berekend door ingenieurs met behulp van Augmented Reality (AR)-software. Deze geavanceerde technologie creëerde via een AI-algoritme een soort net om de plaats van elk van de 4.000 tegels exact te bepalen. Met behulp van de AR-software op mobiele telefoons kon het team het patroon vastleggen voor de tegels, de dragende constructie ervan en de Solar profielen zodat de juiste plaats via het filteren van lagen gemakkelijker konden worden bepaald.
Het was van het allergrootste belang dat elke tegel correct georiënteerd werd, want alle tegels moesten naadloos aansluiten en zo een perfect golvend dak vormen. Dit zou ook zorgen voor een sterkere, onderlinge verbinding van de tegels. Eerst werden 8.000 plaatjes nauwkeurig gepositioneerd en bevestigd, in een volgende stap werd de RENOLIT ALKORPLAN F dakbaan met een warmeluchtlas op de plaatjes vastgelast. Deze lasverbinding is essentieel en biedt de nodige sterkte voor de RENOLIT ALKORPLAN Solar profielen, de dragende structuur en uiteindelijk ook voor de tegels van de buitenafwerking. Deze structuur zorgt ervoor dat het dak, zelfs bij sterke windzuigkracht, tot aan de ondergrond intact blijft.

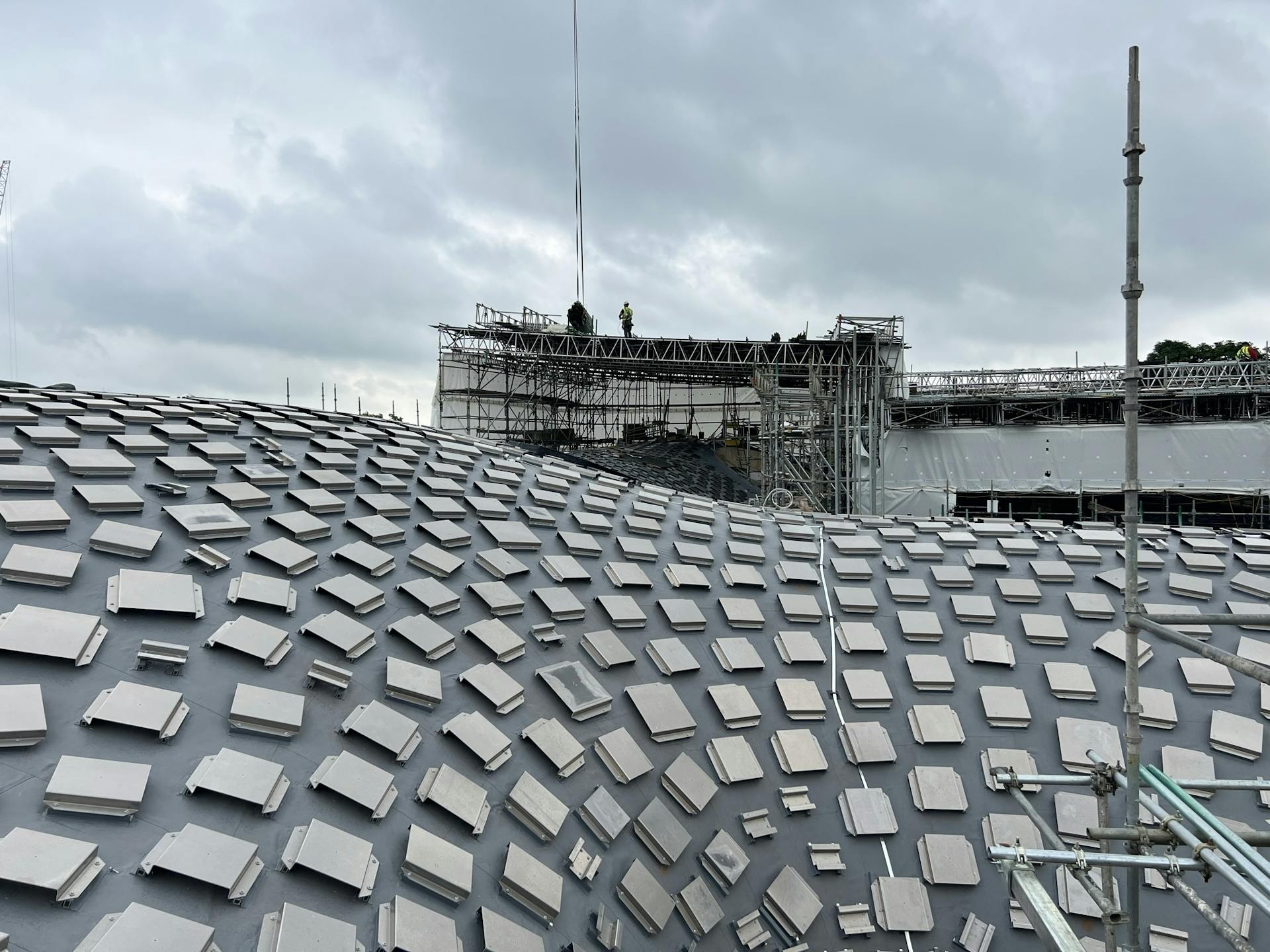

De basis van het systeem is het RENOLIT ALKORPLAN Solar profiel. Door middel van een warmeluchtlas wordt het profiel versmolten met de dakbaan waardoor het een volledig geïntegreerd systeem vormt. Er is hierbij geen enkel risico op doorboring van de dakbaan. Het profiel zit veilig vast en kan in geen geval verschuiven. Ideaal dus voor creatieve afwerkingen zoals in het project van de universiteit van Oxford.

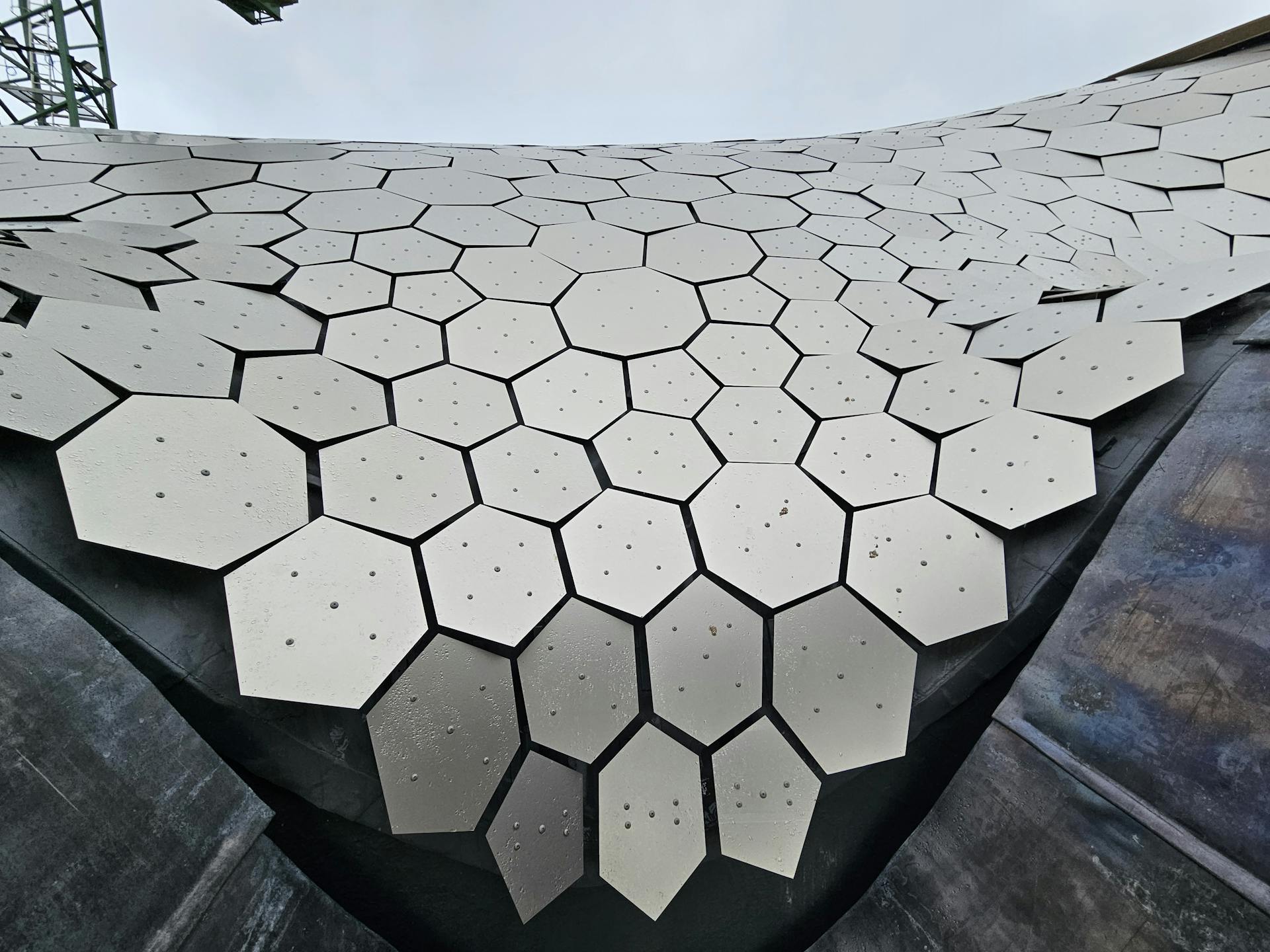

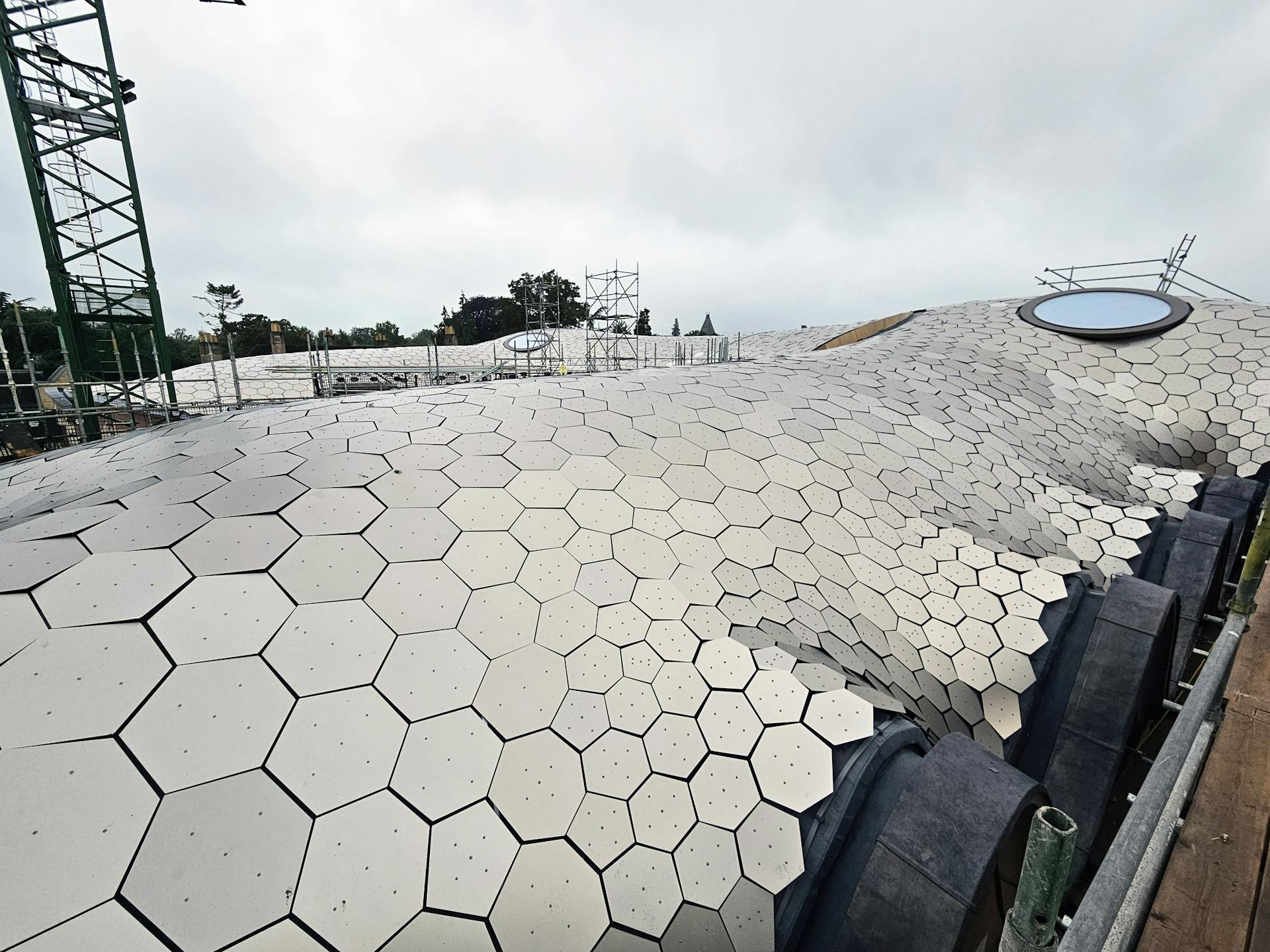

Het project werd afgewerkt met veelhoekige tegels van 3 mm dik geanodiseerd aluminium in een lichte bronskleur, perfect passend bij de gevelsteen van het gebouw. De overstap van een betonontwerp naar een houtstructuur met aluminium mozaïktegels zorgde niet alleen voor de gewenste moderne, esthetische uitstraling maar bood ook een betaalbaar, duurzaam alternatief. Deze strategische keuze verminderde de CO2-uitstoot, verkortte de bouwtijd met drie maanden en kreeg erkenning van het Carbon Champions programma van het ICE (Institution of Civil Engineers).
Het project werd door het Oxford Design Review-panel geprezen als “opvallend en ambitieus” en door Historic England omschreven als “ongewoon, heel anders dan alles wat momenteel in Oxford te vinden is”, Deze unieke bijdrage aan het architecturale landschap leverde het project de SPRA Award 2024 voor “Beste detailafwerking”.
